（无线）表面测缝计
BCF型数码测缝计是第三代modbus-RTU通讯型表面式电感调频类位移传感器。适用于各种结构伸缩缝、结构裂缝的宽度变化测量，由于其两端为万向结构，因此也适用于各种场所的位移测量，适应长期监测和自动化测量。测缝计安装时应平行于被测结构的表面.广泛应用于建筑、桥梁、大坝、隧道、边坡等工程领域结构体的裂缝、接缝、伸缩缝的位移（宽度）变化精密测量。
一、特性：
●内置CPU及存储器（编码、型号、参数），简化工程现场的编号工作，方便用户快捷、准确地识别和定位传感器；
●DC3.6-25V工作范围，10ma工作电流，超宽电压超低功耗，可配置无线传感器模块，组成无线iot+蓝牙传感器。
●采用电感调频原理设计制造，具有高灵敏度、高精度、高稳定性；
●重复性好,温度漂移量小；
●内置温度传感器可同时监测安装位置的温度；
●出厂率定的非线性拟合曲线存贮在传感器内，测量时自动完成非线性修正，减小了测量误差，直接输出位移、温度，方便实时监控和数据分析处理；
●抗干扰能力强，精度不受电缆长度的影响；
●内置电压浪涌保护装置，避免电压浪涌对电子器件的损坏；
●设计先进，结构坚固耐用、可靠，密封防水；
●使用简单、安装简便；
●配备本公司 DSY型智能读数仪即可直接显示位移值（MM）、温度、传感器编号，测量直观、简便、快捷；
●配接本公司 MCU(10-64)综合采集系统可实现自动测量或远程监控。

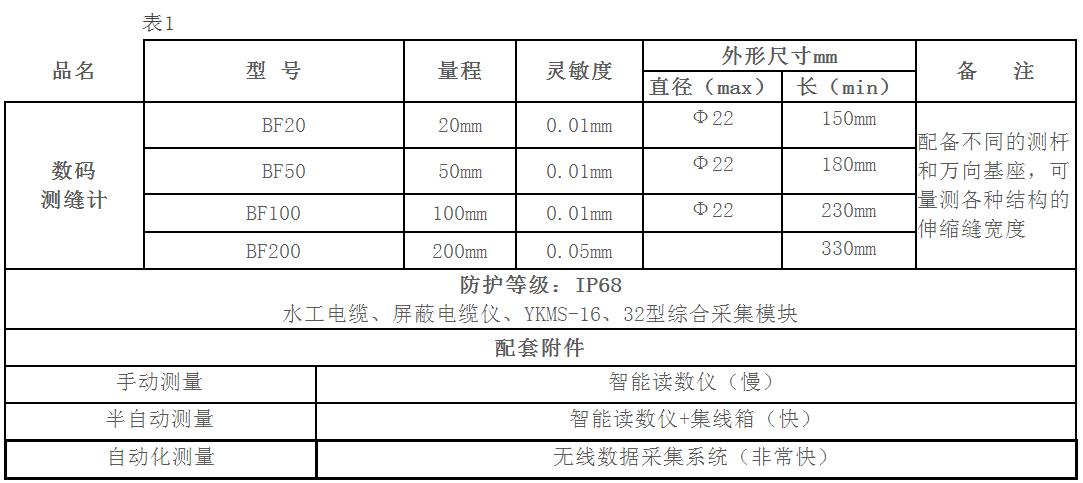

二、技术指标：
三、验收与保管
3.1 测缝计部件
详见装箱单。
3.2 开箱检查
用户收到测缝计后，开箱验收，箱内装有货物确认单、检验合格证、使用说明书等。
3.3 数量核对
按照货物确认单的各项内容核对箱内测缝计及附件数量，如有缺损请及时与我司联系。
3.4 外观检查
仔细查看测缝计外部及电缆有无损伤痕迹。
3.5 绝缘检查
用兆欧表测测缝计本身的绝缘值应大于200 MΩ。
3.6 读数检测
用综合测试仪在自由状态的读数，判定传感器工作是否正常，如传感器工作不正常及时与我司联系。
3.7 搬运保管
测缝计运输时应小心轻放，勿剧烈震动和碰撞。测缝计应放置在通风干燥、无腐蚀的环境中保管。
四、检验及安装埋设
4.1﹑装前检测：
安装前，请将测缝计与 DSY型综合测试仪连接并观查读数（请阅读 DSY型综合测试仪使用说明书）进行初始检测，拉伸测缝计导磁测杆其测试出的位移读值应该增大，确保传感器安装前工作正常。（如果为智能温度型则会显示测缝计当前温度）。
4.2﹑布点
根据测试要求选择好测试点，确定好测缝计测试导线布线方式，选择适当线长的测缝计布置在安装点
4.3﹑安装
1．将测缝计拉伸至一定长度后（确保能够测量拉伸和压缩方向的变形量程，仪器读数最好在20-30mm左右），定好安装打孔位置。
2.用电锤（冲击钻）在打孔位置打孔（孔径为12mm）。清除孔内杂物,植入膨胀螺丝安装安装座并拧紧螺丝。
3.将万向球头安装件从测缝计上卸下，装入安装孔内，用扳手拧紧固，再将测缝计本体安装于万向球头安装件上即可。
4. 记录好安装点对应的测缝计编号。
4.4﹑装后检测：
安装后，将测缝计测试导线引至观测处，连接仪表、调零，并保存好相关参数记录（具体操作见所接相应的测试仪表说明书）
五、测读方法

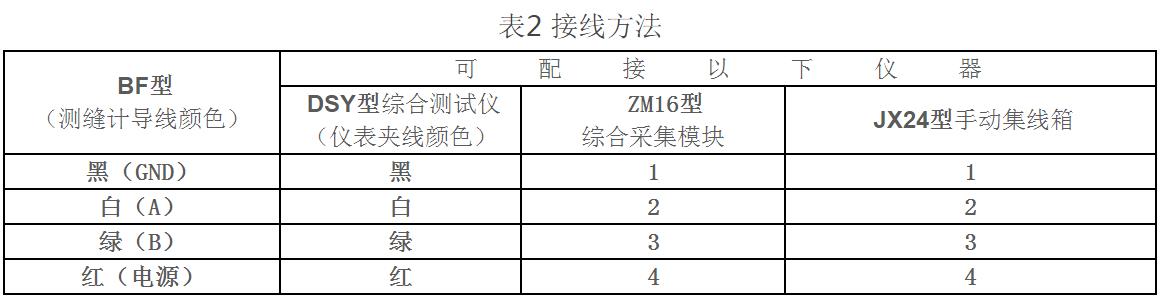

5.1﹑接线方法
5.2﹑电缆延长
在现场加长测缝计的电缆时，先将电缆头护层剥开40…50mm，注意不要破坏屏蔽层，然后按照芯线的颜色错落（台阶式）依次剥开绝缘层，剥绝缘层时应避免将导体碰伤，芯线的焊接必须牢固，各芯线之间必须有绝缘层隔离，另外，屏蔽层也需要连接。要保证接头完全防水，可使用自粘性热缩管来密封连接。再整体用自粘性胶带包裹，最外层用电气胶带包裹保护自粘性胶带保护层不被破坏。
5.3.1 现场就近测试
单支测缝计测试时，先将综合测试仪上的导线夹头与测缝计电缆依次按颜色接好，即可测试各传感器的测值（见表2），按测试仪“A或保存”按键即可保存当次测试数据。
5.3.2 接入自动化系统测试
按自动化系统要求的连接方式（见表2）。
调试软件modscan，波特率4800，地址01，寄存器10，万能地址254
40001显示的测量到的位移量 实际值为显示值/100=mm
40002显示的测量到的温度量 实际值为显示值/100=℃
40003显示的测量到的频率量 实际值为显示值/10=hz
40004显示传感器的量程 单位：mm
40005功能
40006功能
40007标定时最低的频率 实际值为显示值/10=hz
40008标定时最高的频率 实际值为显示值/10=hz
